算力性能无法释放？你忽略了核心器件TIA！
发布时间：2026-07-16
最近刷科技圈，你一定听过这句话：“算力卷到极致，数据运不过去也是白搭。”
作为高速数据传输链路中的核心关键器件，TIA 的重要性不言而喻。
一、光通信的"最后一公里"，
TIA在做什么？

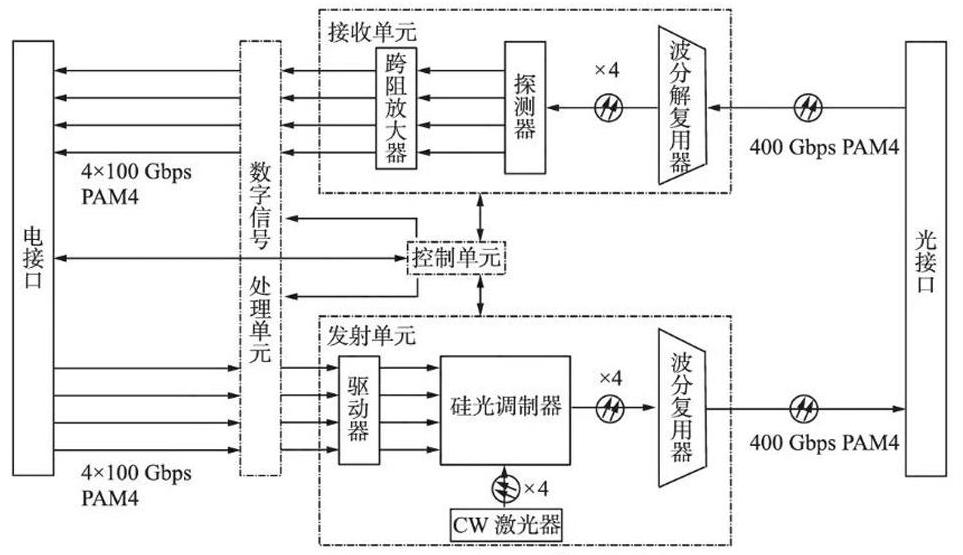

想象一条繁忙的高速公路：光电二极管是"收费站"，负责把光信号转换成微弱的电流；而跨阻放大器（Trans-Impedance Amplifier）则是紧挨收费站的"分拣增压站"——它要把这些微弱到几乎听不见的"电流耳语"，转换成清晰响亮的电压信号，才能进入下一道工序。
听起来简单？但在800G、1.6T乃至更高速率下，这个"转换+放大"的过程，直接决定了信号是"清晰通话"还是"杂音一片"。
衡量TIA性能有三个核心指标，也是行业一直头疼的“不可能三角”：
指标 | 含义 | 理想方向 |
跨阻增益（dBΩ） | 放大能力——能把微弱的信号"拉起来" | 越高越好 |
带宽（GHz） | 支持的数据速率——决定能不能跑800G/1.6T | 越高越好 |
总积分输入噪声电流（RMS，μA） | 灵敏度——能在嘈杂环境中精准识别信号 | 越低越好 |
但这三个指标天生互相制约：
想降低噪声 → 得用大反馈电阻 → 带宽跟着下降
想提升带宽 → 得用小反馈电阻 → 噪声又会飙升
过去十几年，整个行业都在这个"跷跷板"上找平衡。
二、速率狂飙之下，
TIA成了新的瓶颈
数据中心正从400G向800G、1.6T速率快速升级，传统TIA的短板被急剧放大，主要体现在三个方面：
① 带宽不够，跟不上速率节奏
传统TIA带宽多在30GHz以下，对应最高56Gb/s的传输速率。面对800G（单通道112Gb/s PAM4）、1.6T（单通道200Gb/s PAM4）的需求，就像小排量汽车跑高速——根本提不上劲。
② 噪声偏高，信号容易"糊"
传统方案总积分输入噪声（后文简称输入噪声）普遍超过5μA，微弱信号容易被噪声淹没。为了保证识别，只能加大激光功率，但这会推高光模块功耗和发热，与数据中心"节能降本"的大方向背道而驰。
③ 功耗累积，数据中心"扛不住"
传统TIA单通道能效动辄5-10pJ/bit，一个1.6T光引擎通常有8-16个通道，仅TIA部分就要消耗数十瓦。在动辄上万台服务器的数据中心里，这笔能耗账不容小觑。
一句话总结：速率在狂飙，但TIA这个"分拣站"还在用老设备，堵住了光通信的"最后一公里"。
三、行业如何破解
"带宽-噪声"死局？
最近几年行业出现了两个标志性的技术突破，直接把TIA的性能抬上了新台阶：
方向一："先稳后快"——用均衡器补回带宽
第一个突破来自德国IHP团队。他们想了个巧办法：先把TIA输入级的带宽故意“踩刹车”，用更大的反馈电阻把噪声降下来，再在后面的放大级加“加速器”（均衡器）把带宽补回去。相当于你开车先低速稳着开减少颠簸，之后再加速到目标速度，既平稳又快。
该方案在250nm SiGe BiCMOS工艺上，实现了2.08μA超低噪声、34GHz带宽，功耗仅205mW，比同性能旧方案节省近30%——"低噪声"和"低功耗"两个痛点同时被击中。
方向二：优化输入网络，消除封装"路障"
NOEIC联合中科院半导体所针对112Gb/s PAM4调制场景，设计了"T-π型输入网络"，提前吸收芯片封装带来的寄生电容、电感等干扰；同时采用三级级联均衡器，补偿不同频段的信号损耗。
最终成果：37GHz带宽、67dBΩ增益、3.15μA输入噪声、2.95pJ/bit单通道能效，在公开报道的同工艺方案中处于领先水平。
如何把两代技术优势"拧成一股绳"
目前行业里的TIA方案大多有两个局限：
❌先进CMOS工艺：集成度高，但噪声大、抗干扰能力差，高速下信号容易"糊";
❌传统BiCMOS方案：性能和功耗的平衡做得不好，很难适配最新的CPO需求
在这样的背景下，NOEIC研发团队沿着SiGe BiCMOS工艺的优化路径，把上述两代技术的优势做了融合：
✅架构层面：采用"输入级带宽压缩+后置均衡"的架构，破解了噪声和带宽的矛盾
✅匹配层面：优化输入匹配网络，把封装寄生效应的影响降到了最低
NOEIC团队最新研发的TIA产品技术方案，以极低的单通道功耗和输入噪声，完全符合CPO场景的多通道集成需求，能够帮助客户的光引擎降低功耗，提升带宽密度。

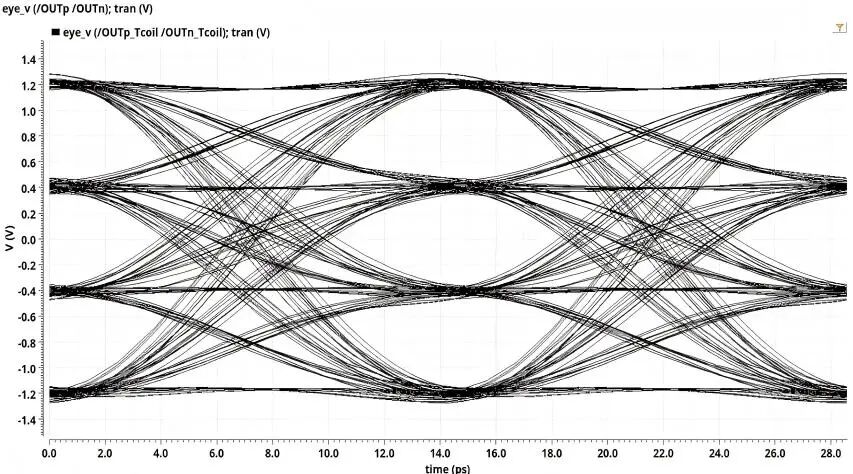

在某个1.6T光引擎的测试里，我们的TIA配合光电二极管，实现了信号的清晰眼图（眼图是判断信号质量的直观指标，张得越开说明信号越清晰，误码率越低），完全满足商用要求。
四、TIA的应用版图：
从数据中心到智算集群
只要是高速光通信场景，TIA就不可或缺：
场景 | 具体应用 | TIA的关键角色 |

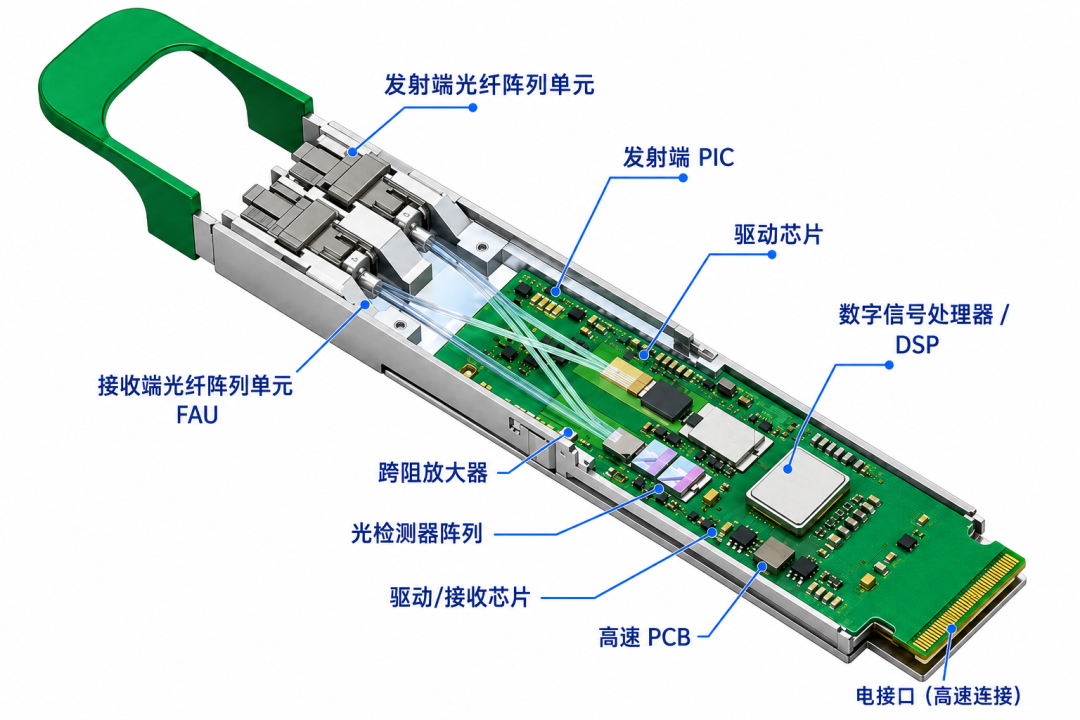

数据中心 | 800G/1.6T光模块接收端 | 每通道必备，性能直接决定光模块上限 |
CPO/LPO | 共封装/线性驱动可插拔光模块 | 对体积、功耗、集成度要求极高 |
5G前传 | AAU与DU间的前传承载 | 影响信号传输距离和稳定性 |
智算集群 | GPU/TPU间高速互联 | 支撑大规模AI训练的数据吞吐 |
车载光通信 | 智能驾驶高速数据传输 | 新兴场景，对可靠性要求严苛 |
五、下一代TIA，
还要给光通信提速多少？
随着AI大模型、云计算的需求爆发，数据中心的传输速率很快就会迈向224Gb/s、448Gb/s，对TIA的性能要求也会越来越高：带宽要突破50GHz，噪声要降到2μA以下，能效要压到2pJ/bit以内。
未来NOEIC还会继续迭代技术，比如尝试把TIA和光电二极管单片集成，进一步消除封装寄生的影响，同时探索更智能的可编程均衡算法，适配不同长度、不同损耗的传输链路。
光通信的"血管"越通畅，整个数字世界的运行效率才能越高。而TIA，正是这条血管里那个不起眼却至关重要的"增压泵"。
当所有人都在谈论算力有多强时，别忘了——数据能不能顺利"运过去"，才是真正的胜负手。
