光刻的基本原理并不复杂：通过掩膜版将设计图形投影到涂有光刻胶的晶圆上，原理类似于底片冲洗照片。但光刻的核心媒介是光，而光与生俱来拥有波动特性，这也为图形畸变埋下了伏笔。

当光线穿过掩膜版上微米、纳米级的细微图形边缘时，会产生衍射效应，光波会绕过障碍物边缘发生弯曲、扩散与叠加。这种微观尺度的光学变化，会让掩膜版上规整的理想图形，投射到光刻胶上时发生明显畸变。

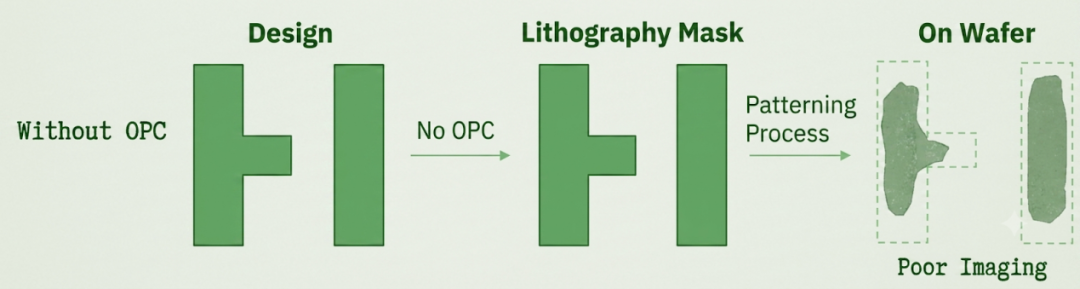

在微纳尺度下，这种畸变主要表现为三种形式：

• 圆角化：设计图中的直角，光刻后会变成圆润的弧角。

• 线宽失真：孤立细波导可能因光强不足而变细，密集排布的波导则可能因光强叠加而“桥接”在一起，严重时会造成器件粘连失效。

• 端点缩短：波导或线条末端向内收缩，导致实际长度短于设计值。

这类尺寸偏差对硅光芯片而言尤为致命。光在波导中的传播，对结构形貌、尺寸精度极度敏感，仅仅几纳米的线宽偏移，就可能引发显著的相位偏差，或造成光插损劣化，直接拉低芯片整体性能与稳定性。

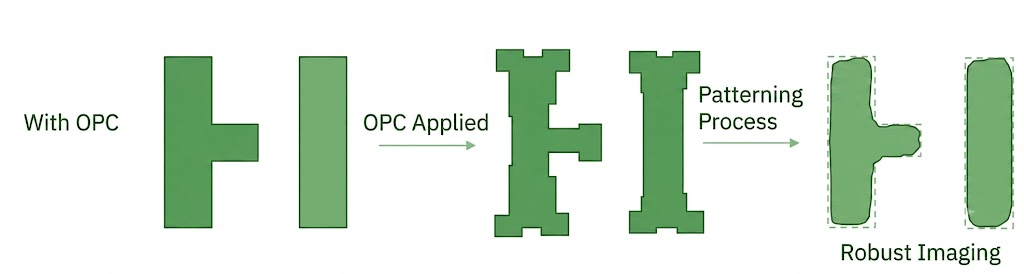

• 锤头补偿：在波导转角或线条末端增加额外的矩形补偿块，用于抵消圆角化和端点缩短。

• 辅助图形：在精细特征旁边放置尺寸小于光刻分辨极限的辅助线条。这类辅助线的设计目标是不在晶圆上形成实体图形，但能通过光学干涉“修饰”空间像的光强分布，使目标图形的边缘更加陡峭。

• 偏置补偿：根据图形周围的环境密度，主动调整线条宽度。孤立区域适度加宽，密集区域适度收窄，使最终成像尺寸逼近设计值。

在实际流片生产中，OPC补偿并非可选的“增值服务”，而是标准工艺套件中的必要环节。

一套可用的OPC方案，需要建立在特定产线的大量实测数据之上。不同设备、不同光刻胶、不同曝光条件，都会影响衍射畸变的具体表现。因此，OPC模型必须和具体工艺窗口深度绑定，脱离产线谈OPC，等于纸上谈兵。

在制造端，产线依托长期积累的工艺数据库与专属光刻模型，自动对GDSII设计版图完成全域光学邻近校正。同时通过严苛的OPC验证与DRC设计规则检查，确保校正后的掩膜图形，既能有效补偿光刻衍射误差，又不会产生新的工艺违规问题。

对设计人员而言，常规通用版图无需手动做光刻预补偿，这类基础优化均由制造端统一完成。但硅光芯片的谐振环、光栅耦合器、精密干涉臂等核心敏感器件对纳米尺寸极度敏感，仅依靠产线通用标准OPC，无法满足极致精度需求。

以MPW（多项目晶圆）流片为例，不同设计方的多个项目共享同一片晶圆，各项目版图形状、密度分布差异较大，对OPC策略的通用性和稳健性提出了更高要求。一套适配产线工艺窗口的OPC方案，需要在兼顾各类图形特征的同时，保证每个项目的成像质量均能达到设计预期。

这种“制造前置”的校准方式，大幅缩小了设计版图与流片成品的误差。对于搭载复杂波导结构、高密度集成模块的硅光芯片，OPC工艺的成熟度，直接决定了器件成像保真度与产品可靠性。在标准化硅光流片平台中，OPC并非单一的光刻补偿工序，还会与刻蚀工艺联动优化，行业普遍将光刻、刻蚀多环节的整套工艺补偿体系泛称为OPC，其校正模型是覆盖多制程的联合优化成果。

从量产角度看，稳定的OPC策略有助于扩大工艺窗口，降低晶圆间的关键尺寸波动，最终体现为良率的提升。

在国产硅光制造突围的进程中，国家信息光电子创新中心(NOEIC)联合国内CMOS晶圆厂打造的12英寸硅光流片平台，实现了关键技术突破。作为国内首条基于40nm CMOS工艺的全国产化硅光MPW服务平台，其加工精度、波导损耗、光耦合效率等核心指标均达到国际先进水平。平台内置全流程标准化OPC补偿体系，配套完整的TDK测试、ADK封装工具套件，可为高校、科研院所及企业提供从版图设计、工艺校准到封装验证的全链条国产化支撑。

OPC只是硅光大规模商业化道路上的一个技术环节，但它代表了一种范式的转变：

芯片制造的关注点，正在从"如何加工出图形"，转向"如何让制造结果变得可预测、可复现"。

在AI算力与高速数据中心对光互连需求激增的今天，硅光子技术正从实验室走向大规模商用。而光信号对结构形貌的苛刻要求，决定了硅光芯片必须拥有一套更精密、更稳定的"制造语法"。

作为连接芯片设计与工业制造的隐形“校准层”，OPC的价值，从来不只是修正几纳米的细微尺寸偏差。它更深层的意义，是打破了“设计理想”与“工艺现实”的天然鸿沟，把光刻物理的随机不确定性，转化为可计算、可建模、可复刻的工业确定性，让硅光制造从经验试错，迈入标准化、高精度、可量产的精密工业时代。

今天的硅光技术之所以能从实验室原型走向数据中心、AI算力网络的规模化落地，不止源于器件设计的创新，更依托于OPC这类看不见的底层工艺校准能力。精密制造的本质，就是让每一次设计创新都能稳定落地、每一次技术突破都具备量产底气。图纸定义芯片的上限，而精密校准，托举起整个产业的下限。
