AI模型训练正在“吞掉”整个数据中心的电。当电子芯片被逼到物理极限，一种全新的计算范式正在悄然崛起——用光子代替电子，以光速完成矩阵运算。
电子芯片逼近物理极限
算力危机正在到来
传统电子计算过去主要依靠“三板斧”：缩小晶体管尺寸、提高工作频率、堆叠更多计算核心。这一模式曾有效支撑了数十年信息产业的快速发展。但随着摩尔定律逼近物理极限，先进制程继续演进的成本越来越高，单纯依靠晶体管微缩来换取性能提升，已经很难覆盖AI对算力的爆发式需求。
算力不够、传得太慢、功耗太高——这三大难题，正在倒逼整个行业寻找一条全新的技术突破路径。
2026年的AI产业，正在把这一矛盾推向顶点：模型规模持续扩张，算力需求呈指数级增长，但系统能效的提升速度已难以同步跟进。当前，主流大模型参数规模已突破万亿量级，训练集群从千卡迈向百万GPU量级。数据中心正消耗全球约1%至2%的电力，而AI工作负载的激增正将这一数字推向新高——据美国劳伦斯伯克利国家实验室预测，到2028年仅美国数据中心耗电量就可能达到全国总电量的12%。
而答案，或许就藏在“光”里。
光子登场：
天生为AI计算而生
用光子替代电子完成计算任务，源于光子天然的物理优势。电子在导线中传输时，受电阻制约、产生热量、损耗能量。光子则截然不同——传播过程几乎不产生热量，天然具备超低能耗与高带宽双重优势。更为关键的是，光天然支持并行处理，多束光可同时运算且互不干扰。（注：片上集成光路存在一定波导串扰，自由空间光路并行性最优）
光计算为何天生适配AI
在AI计算中，矩阵乘法是核心运算单元——神经网络里成百上千亿次的乘加操作，本质上就是矩阵乘法。光计算恰恰擅长这件事：把数据编码到光束的强度或相位里，让光在传播过程中“顺势”完成乘法，再通过干涉或探测完成累加。这样一来，原本需要电子电路逐步完成的计算过程，就有机会被映射到光学物理过程中，实现效率跃升。
光并非包办一切，而是光电协同
光的优势在于"直来直去"的高速并行运算——数据量大、规则重复、适合并行处理的任务，由光路承担效率远高于电路；而涉及灵活判断、精细控制的复杂操作，电路仍具不可替代的优势。光电各司其职、协同配合，正是当前光计算落地的主流路径。
在未来AI集群系统中，光子和电子将明确分工：
光负责：高速计算加速、通信互连、信号处理；
电负责：数据存储、逻辑控制、系统调度。
这意味着，光计算正从"单点加速器"升级为"系统级平台"——光不仅用于计算，还需覆盖光交换、光信号处理、光互连等全场景能力，融入整体算力架构。
三条技术路线并跑
光电融合最具落地性
光计算没有统一的“标准答案”，目前三大技术方向各具特色：
技术路线 | 核心原理 | 优劣势 |
空间光路计算 | 光在空间中自主完成运算，利用透镜、衍射结构实现图像识别、模式匹配 | ✅并行能力极强，适合大规模数据 |
片上矩阵计算 | 把光计算搬进芯片，通过微环谐振器、干涉仪阵列完成矩阵乘法 | ✅集成度高，适合紧凑型设备 |
光电融合计算 | 借助成熟光通信器件，通过调制器、探测器完成乘加运算 | ✅与光通信产业链结合紧密，最易落地 |
三种路线各有所长：空间路线强在大规模并行，片上路线赢在高集成度，光电融合路线则胜在产业链协同好。长远来看，光计算不会出现单一技术垄断，各路线将根据不同应用场景并行发展。但从产业化节奏看，光电融合路线可直接复用成熟的硅光制造、封装、测试产业链，无需从零搭建产线，是当前国内落地可行性最高的路径。
国内实践：NOEIC从“高速传数据”到“高速算数据”

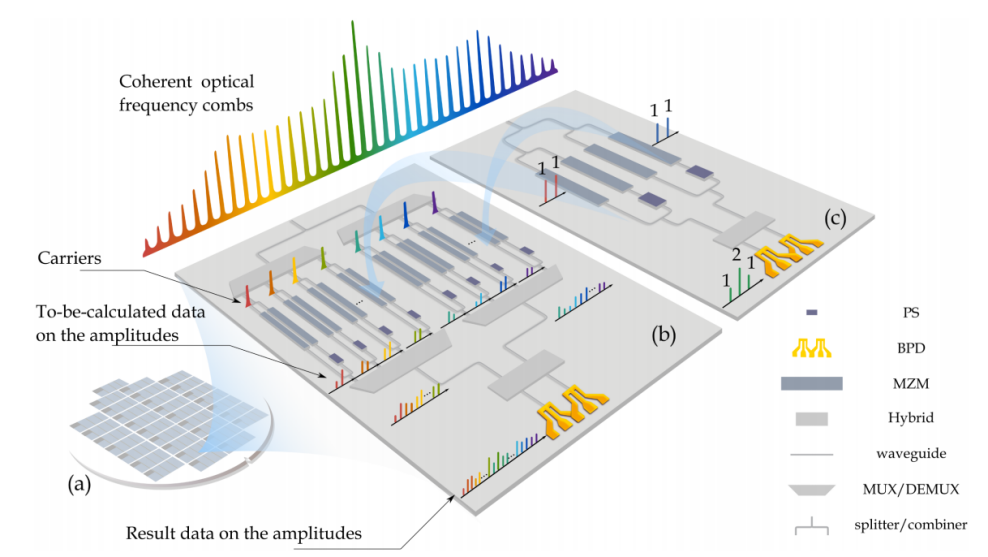

光电融合计算的核心在于借用光通信器件实现计算功能。NOEIC正是沿此路径切入：将原本用于“高速传数据”的硅光相干技术，延伸至“高速算数据”的新领域，基于这一技术思路已完成两款验证芯片：
• 硅光卷积加速器：卷积算力1.024TOPS，单层神经网络识别手写数字精度可达96.67%，计算能效小于10pJ/MAC，成果发表于《Photonics Research》及《Optica》；

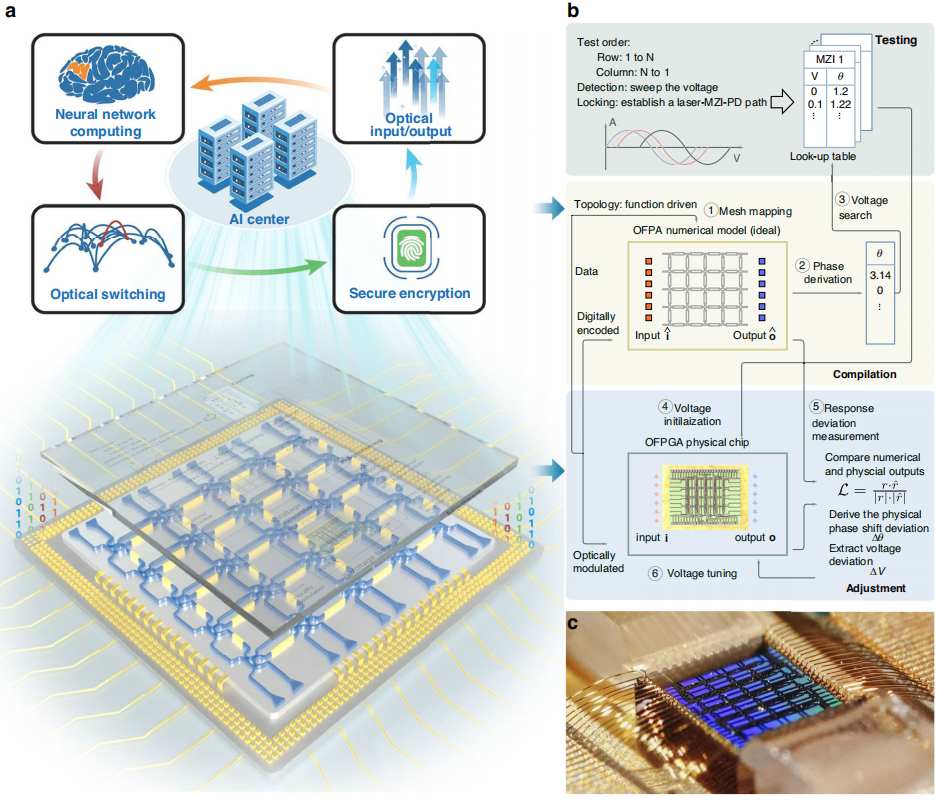

• LightIN光电融合门阵列芯片：根据公开学术文献检索，该芯片为全球首款基于硅光相干技术的多功能可编程光电融合门阵列芯片，采用4×4循环网格拓扑，集成40个可编程单元、160余个器件，单芯片同步实现计算加速、信号处理、光路交换、安全加密四大功能。计算速度超1.92 TOPS，精度达6.22比特，光子核心能效1.875 pJ/MAC，Iris数据集推理时延低于260皮秒，成果发表于Nature子刊《Light: Science & Applications》。
LightIN的核心突破在于其可编程性——如同光子领域的FPGA，通过编程即可灵活切换功能，推动光计算从“专用”迈向“通用”。
不止大模型：
光计算的落地场景正在打开
提及光计算，业界首先聚焦大模型与AI数据中心——这确实是最重要的驱动力。大模型训练正“吞噬”海量算力与电力，传统电子芯片已渐显疲态，这正是光计算最具价值的用武之地。然而，光计算的应用边界远不止于此，凡是“数据量大、并行度高、对时延敏感”的场景，均具备光计算的发挥空间：
• AI推理加速：图像识别、视频分析、工业质检、边缘智能等场景，光计算不用包揽整个模型，而是像一个专用加速器，专门处理其中最规则、最耗时的线性计算部分，在不打乱现有电子计算体系的前提下给关键环节“提速增效”；
• 通信信号处理：通信系统本就运行于光电链路之上，如果部分信号处理直接在光域完成，就能减少光和电之间反复转换的消耗，这种“边传边算”的思路，正好匹配6G、数据中心互联对高带宽和低时延的要求；
• 系统级融合：光计算还能与CPO共封装、Chiplet芯粒、先进封装等技术结合，融入更大规模的算力网络。未来的算力竞争，不仅取决于单颗芯片的性能极限，更在于整体数据流的通畅度与能耗的精细化管控，光计算的价值正在这一系统级优化进程中逐步兑现。
理性看待：
不是光取代电，而是光电接力
光计算的价值，并非“以光取代电”，而是为后摩尔时代的算力增长开辟全新路径。电子芯片长于高精度控制、复杂逻辑与成熟生态；光子技术则胜在高速传输、大带宽并行与低时延处理。两者并非竞争关系，而是下一代计算系统中的最佳搭档。同时也要清醒看到，光计算的真正落地，仍面临器件稳定性、系统集成度、算法适配、生态建设等多重挑战，需要时间持续突破。未来的AI算力系统，不会只靠单颗芯片“硬扛”，芯片、封装、互连、算法、光电架构——每一个环节都需同步升级，才能撑起下一阶段的智能需求。
在这场从“电”向“光”延伸的产业变革中，NOEIC立足信息光电子共性技术研发，围绕高速光芯片、硅光芯片、量子芯片与集成芯片四大方向，持续攻克高端材料生长、核心芯片工艺和先进封装集成等关键环节，推动光计算从实验室走向可集成、可扩展的系统化方案。
当电子芯片逼近物理极限，一束光如何重写算力规则？答案或许很简单：不是让电子独自硬扛，而是让光子加入这场接力。光与电的协同进化，正在为智能时代打开新的想象空间。
