同名不同芯：价差10倍的光通信DSP，藏着两套截然不同的工程宿命（中）

发布时间：2026-10-09

      上篇我们说到，数通 DSP 和相干 oDSP 价差近10 倍，根子在调制体制的分叉：一个只用光的强度维度；一个把相位、偏振全部调动起来。

      但真正拉开天壤之别的，是算法内核。

      两颗 DSP 最本质、最核心的区别：数通 DSP 只做"修整容错"，相干 oDSP 必须做"混沌重建"。

      用一个不严格但直观的比喻：数通 DSP 是给轻微失焦的照片做锐化——你知道原图长什么样，只是细节糊了；相干 oDSP 是从一堆碎玻璃中还原整幅画——你甚至不知道画的是什么，必须靠物理规律反推。

      相对相干长距链路，数通链路环境干净、干扰单一。信号在 PCB 走线、连接器、短距光纤中传输后，主要损伤就是高频衰减（波形"变胖"）和时序抖动（时钟偏移）。DSP 不需要非常复杂的运算，只需要把失真波形修回标准形态。

      它的工具箱很精简，但每一件都打磨到了极致：

      • 均衡补偿（以线性为主）：前馈均衡+判决反馈均衡，补偿高频衰减、消除码间干扰，800G及以上速率下已引入轻量级非线性辅助。这是数通 DSP 最重的工作负载，好在算法成熟、逻辑规模可控。

      •时钟恢复（CDR）：从畸变波形中抓取时序，保证收发同步。PAM4 信号有 4 个电平，时钟抖动容限比 NRZ 严苛得多，CDR 设计是核心难点之一。

      •低开销硬判决 FEC：典型开销 <7%（如 RS(544,514)），在极低时延（通常 <20 ns 端到端）前提下完成轻量纠错。数通场景对时延极度敏感——AI 训练集群中，多 1 ns 延迟都可能影响万亿参数模型的收敛效率。

      •TDECQ （发射机色散眼图闭合代价，Transmitter and Dispersion Eye Closure Quaternary）合规管控：发射端光信号质量的"体检指标"，是 400G/800G PAM4 模块通过 IEEE 合规认证的核心门槛。

      全程只管幅度、时域，不碰偏振、相位，无视长距色散。工具箱精简，但每一个工具都在功耗和面积的极限约束下反复优化——这才是数通 DSP 真正的工程难度。

      长距光纤链路，相当于把信号扔进"搅拌机"——色散、偏振混叠、相位噪声、非线性失真同时作用，接收端看到的信号已经面目全非。

      相干 oDSP 的工作，是从彻底搅乱的双偏振光场中还原原始数据。它的算法栈厚重了数个量级，且必须实时串行处理，任何一环掉链子，整条链路归零：

     • 色度色散补偿：长距第一损伤源。100G 信号在 80 km 标准单模光纤中，色散导致的脉冲展宽可达数十个符号周期。oDSP 必须在电域完成纳秒级的全通滤波补偿。

      • 偏振模色散补偿 + MIMO 解复用：光纤弯曲、应力变化会导致两路正交偏振信号互相串扰，且这个串扰是时变的（光纤随温度、振动实时变化）。必须用 2×2 MIMO 矩阵实时跟踪、解耦——数通体系完全无此需求。

      • 载波相位恢复、频偏估计：发射激光器和本地振荡激光器的频率偏差、相位噪声必须实时追踪补偿。这是相干接收的"灵魂"——相位一旦失锁，星座图直接旋转崩溃。

      • 概率星座整形（PCS，Probabilistic Constellation Shaping）：根据信道条件动态优化星座点分布，让更多符号落在低噪声区域，逼近香农极限。这是近年相干技术最核心的进化之一。

      • 高增益软判决 SD-FEC（Soft-Decision Forward Error Correction，软判决前向纠错）：

      10%–20% 高开销冗余，利用软信息（置信度）做迭代译码，净编码增益比硬判决高出 3–5 dB。代价是逻辑规模暴增、时延增加到微秒级——但长距传输几乎不在乎这几百纳秒，在乎零误码。

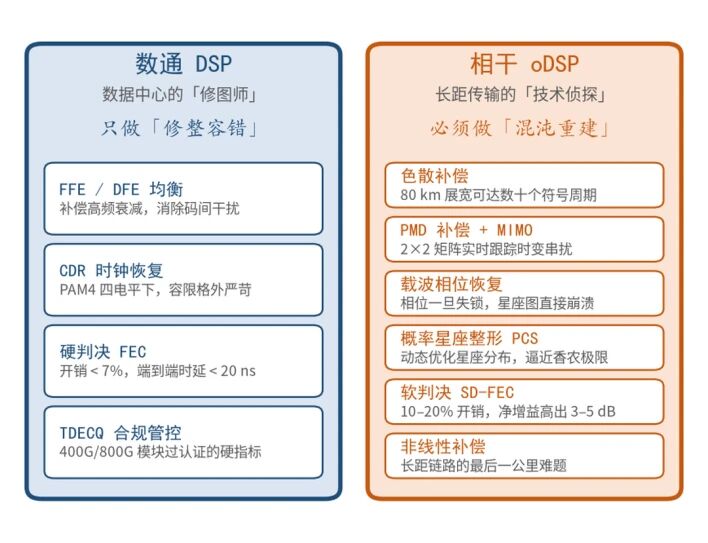

图1 · 两套算法工具箱：修图师与技术侦探

      如果说数通 DSP 是微调瑕疵的修图师，相干 oDSP 就是还原真相的技术侦探——从一团混沌中抽丝剥茧，重建完整信号秩序。

      算法的复杂度从来不是纸上理论。最终都会实打实转化为芯片面积、功耗、成本——这是半导体行业最朴素的真理。

模拟前端：规格量级差相干传输需要同时解析双偏振 I、Q 四路正交信号，必须搭载 4 路高速ADC；而数通 PAM4 信号结构简单，对采样精度和速率要求低得多，硬件开销大幅缩减。仅 ADC/DAC 这一项，相干 oDSP 的硅片面积就是数通的 3–4 倍。

功耗水平：数倍直观差

      同为主流 7 nm 工艺节点下，400G 数通 DSP 仅 4 W 左右，而相干 oDSP 高达 12–15 W。量产相干模块整机普遍 20–26 W——本质是海量并行运算单元、复杂算法逻辑门的堆叠。更关键的是，相干 oDSP 的功耗随波特率几乎线性增长，而数通 DSP 的功耗增长曲线相对平缓。

成本结构：规模效应差

      相干 oDSP 研发门槛极高——单颗芯片设计验证投入数亿人民币，整个流片周期 18–24 个月，全球年出货仅数十万到百万量级，成本摊薄难度大。数通 DSP 遵循公开标准、千万级出货、极致规模化，成本被持续压到极致。一奢一俭，一专一通，最终在芯片层面拉出近十倍的价差。

       数通DSP芯片处理时延通常控制在 20 ns 以内，因为 AI 训练集群中对时延极度敏感，多 1 ns 都可能影响模型收敛。而相干 oDSP 的大时延主要来自 SD-FEC 迭代译码，整体处理时延轻松达到几百纳秒至微秒级别；色散补偿本身引入时延很小——但长距传输多跑这几百公里，多等几百纳秒根本无所谓。

      这不是"谁做得更好"的问题，而是"什么指标值得优化"的选择。 数通选时延，相干选增益。没有对错，只有取舍。
