光已经到了芯片,数据为什么还跑不快?
发布时间:2026-08-24
光已经跑到了芯片门口,数据却还在“堵车”。
这不是光纤的错——光在纤芯里能以每秒20万公里的速度狂奔,真正让它"急刹车"的,是芯片里一个只有几微米大的"翻译官":光电探测器。
光进入接收芯片,需要经过耦合、吸收、光电转换、放大和判决,最终才能还原成可被芯片处理的电信号。任何一个环节跟不上,都会成为整条链路的“限速路段”。
光明明已经到了芯片,数据为什么还跑不快?答案藏在一场看不见的接力赛里。
光电探测器:光信号的“翻译器”
光电探测器(PD),可以把光信号转换为电信号。
当光进入探测器的吸收区,光子会把能量传递给半导体材料,产生可以移动的电子和空穴。在内部电场作用下,这些载流子向两端运动,并被电极收集,形成光电流。

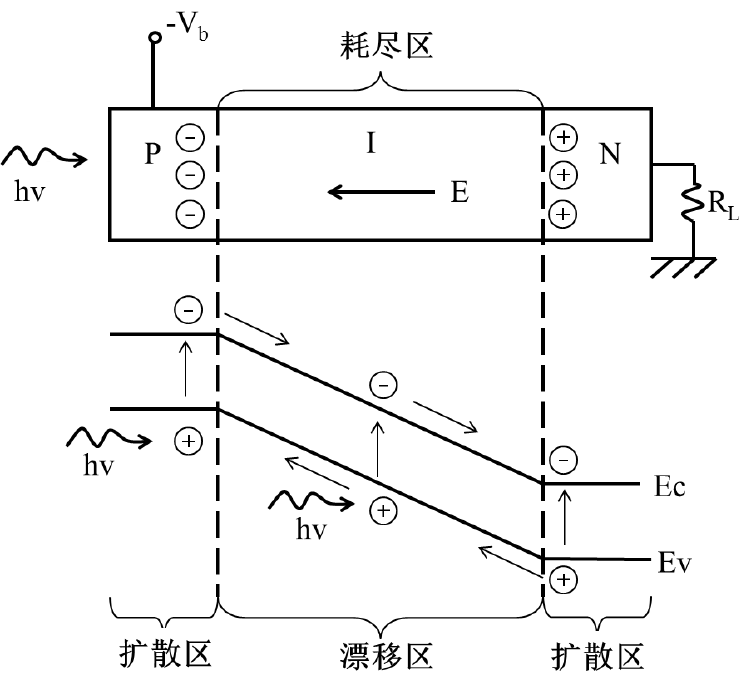

图1 PIN光电探测器原理示意图
这一过程看似简单,实际上包含三个连续步骤:
光要先被材料吸收
载流子要在器件内部运动
电流还要通过电极和互连结构输出
因此,PD并不是一个“光一照,电流瞬间出现”的理想器件。
它更像一个高速翻译器:不仅要听得清,还要翻得快、输出稳。
第一层天花板:载流子跑得不够快
限制PD速度的第一个因素,是载流子的渡越时间。
光在材料中传播得很快,但被光激发出来的电子和空穴,并不会以光速移动。它们需要在电场作用下穿过吸收区,最终到达电极。
吸收区越厚,光通常越容易被充分吸收,响应度可能更高;但载流子需要走的距离也更长,收集时间随之增加,高频响应就可能受到影响。
这形成了高速PD设计中最典型的一组矛盾:
想“接住更多光”,往往希望吸收区更充分;
想“更快输出电流”,又希望载流子运动距离更短。
因此,提升带宽并不是简单地把器件做薄或做小,而是要综合考虑材料吸收、电场分布、载流子速度和器件结构,在“吸得多”和“跑得快”之间寻找平衡。
第二层天花板:电阻和电容组成了“减速带”
即使载流子已经被快速收集,电信号仍可能被RC效应拖慢。
PD内部存在结电容,电极、接触区和半导体区域又会带来串联电阻。电阻R和电容C组合在一起,相当于一个低通滤波器:低频信号容易通过,高频信号则会逐渐衰减。
fRC ≈ 1 / (2πRC)
也就是说,电阻越大、结电容越大,RC限制带宽通常越低。
问题在于,很多有利于提升光耦合和响应度的设计,也可能增加结电容。例如,增大有源区面积可以提高对准容差,让更多光进入探测器;但器件面积增大后,结电容往往也会增加。
因此,高速PD不能只盯着吸收区。结区尺寸、掺杂分布、接触电阻、电极形状和输出阻抗,都可能影响最终速度。
第三层天花板:真正拖慢信号的,可能在PD外面
到了几十GHz甚至更高频率,很多在低频下可以忽略的结构,其影响都会“显形”。
测试焊盘会带来寄生电容;
金属电极和走线会带来电阻与电感;
封装互连、键合结构和传输线可能产生阻抗不连续;
光纤、耦合结构与探测器之间的对准误差,还会影响真正进入有源区的光功率。

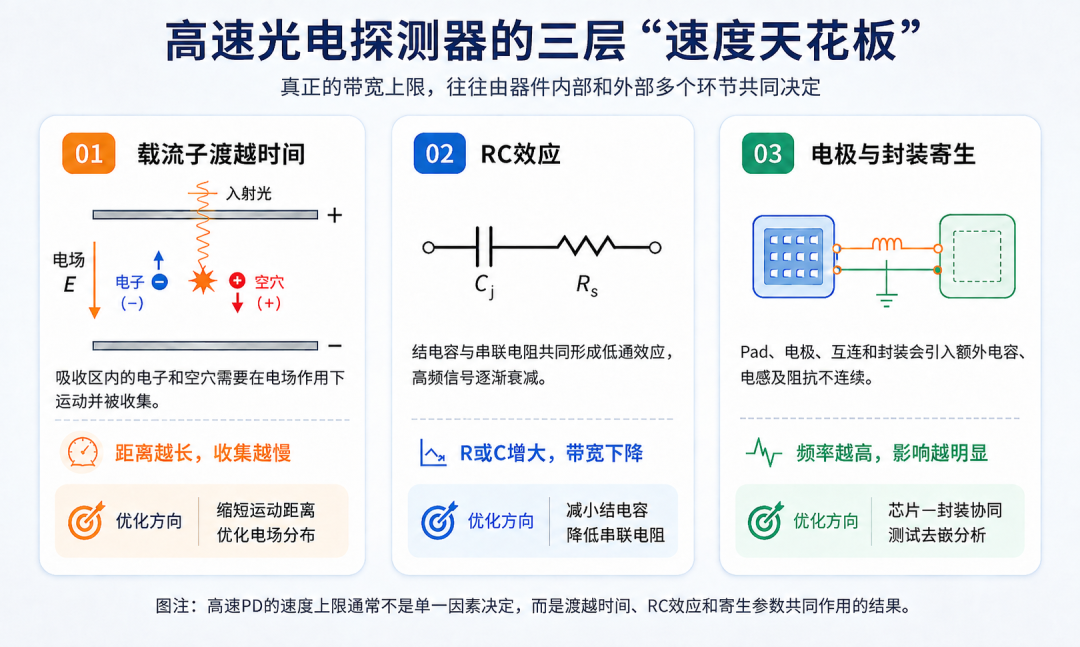

图2 高速PD的带宽通常由载流子渡越时间、RC效应和电极/封装寄生共同决定
这意味着,一颗PD的本征速度很快,并不代表封装后的器件、模块或接收链路一定同样快。
有时,测试曲线中的起伏并不是PD有源区本身造成的,而是来自电极、Pad、探针、连接器,甚至测试系统。
只有通过Open、Short等测试结构进行去嵌,并结合等效电路分析,才能逐步分离这些影响,看清器件真正的性能边界。
高速器件研发的难点,也正是在这里:尺寸越小,频率越高,越不能只看芯片中的“核心区域”。

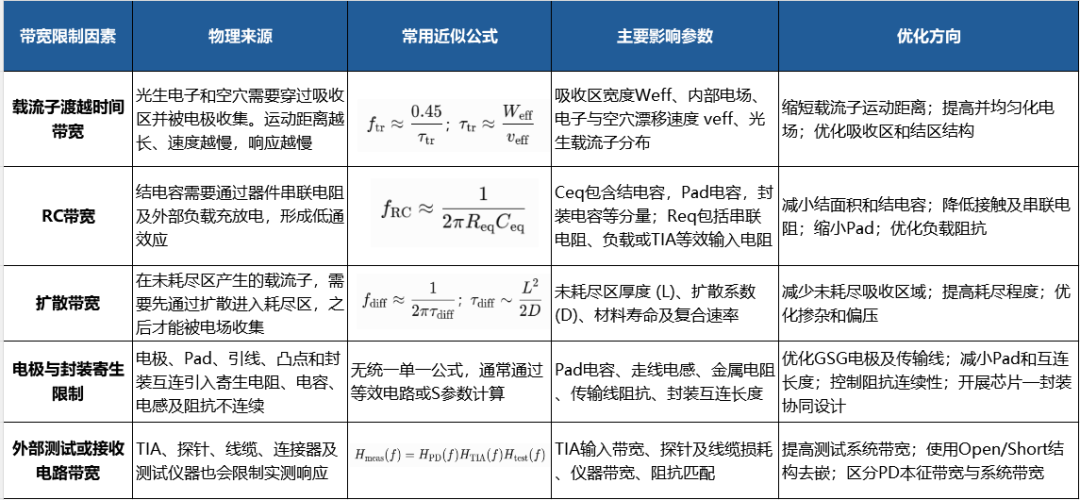

表1 探测器速度限制因素汇总
带宽越高,就代表PD越好吗?
并不完全是。
评价一颗高速PD,通常还要同时关注响应度、暗电流、线性度、击穿特性和可靠性。
响应度:决定相同光功率能够产生多大的光电流。
暗电流:会影响噪声和弱光信号识别。
结电容:关系到高频速度。
击穿和可靠性:决定器件能否在长期工作和异常冲击下保持稳定。
这些指标之间并非总能同步提升。例如,为了降低结电容而缩小有源区,可能增加光耦合难度;为了提高吸收效率而加宽吸收区,又可能增加载流子渡越时间;为了获得更强电场而调整掺杂和偏压,还需要兼顾暗电流与可靠性。

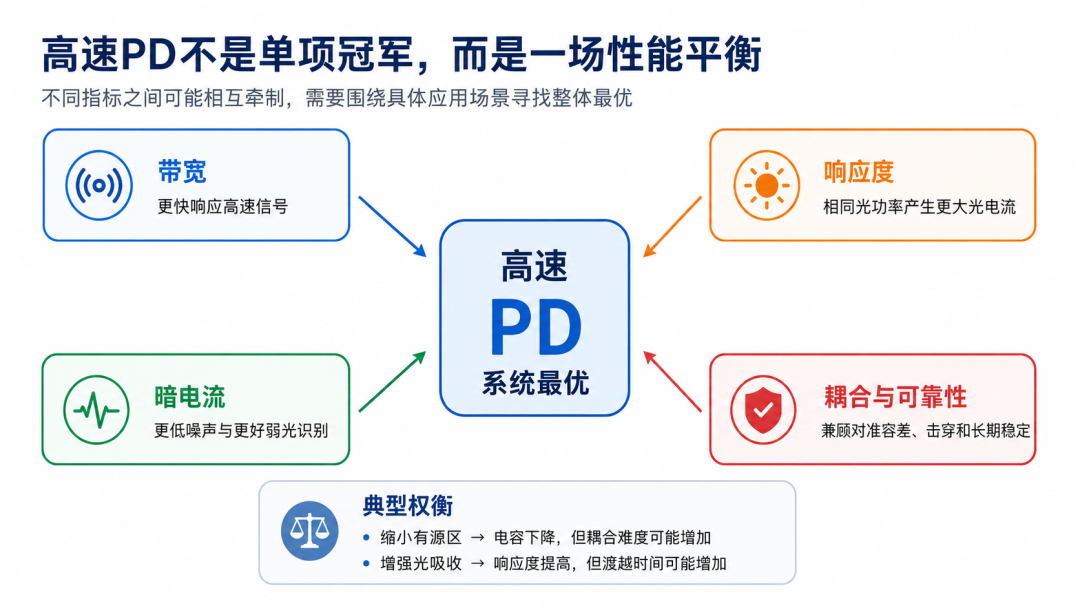

图3 带宽、响应度、暗电流以及耦合、可靠性之间需要综合权衡
所以,高速PD真正追求的不是某一个数字“越高越好”,而是在具体应用场景中实现整体最优。
突破速度天花板,需要芯片、耦合、封装和测试一起优化
在高速光电探测器研发中,单点优化往往难以解决全部问题。一种更有效的思路,是围绕完整接收链路进行协同设计。
通过优化吸收区尺寸、结区分布、电场和电极结构,可以同时改善载流子收集速度与RC特性,尽量降低器件本征限制。
光纤中的光并不会自动、无损地进入几微米尺度的芯片结构。
边缘耦合、光斑转换器、光栅或透镜等结构,需要解决模场尺寸、偏振和对准误差等问题。
计算PD响应度时,也不能简单使用光源输出功率,而应扣除连接、耦合和片上光路损耗,估算真正到达PD有源区的光功率。
从Pad、电极、传输线到封装互连,每一段结构都需要尽量保持阻抗连续、降低寄生参数。
与此同时,还要通过高频S参数测试、光电响应测试和等效电路拟合,定位限制带宽的主要来源。
在我们的研发实践中,高速PD更像一个系统工程:器件设计、工艺实现、光学耦合、射频测试和封装验证需要相互反馈,而不是各自独立完成。
NOEIC"三层技术体系":
全链路协同优化
NOEIC围绕高速光电探测器构建“三层技术体系”,实现从光输入、光电转换到电信号输出的全链路优化。
第一层:高速PD本征带宽设计——突破器件速度限制
通过先进的光电探测器结构设计,优化吸收区、电场分布及电极结构,降低器件结电容与串联电阻,缩短光生载流子渡越时间,实现高速光电转换能力。核心能力:
高速PIN结构设计
吸收区与耗尽区协同优化
低寄生结电容设计
第二层:低损耗光学耦合设计——提升光电转换效率
针对光纤与芯片波导之间的模式失配问题,建立高效率光耦合设计体系,通过低损耗波导结构、模斑转换及高精度耦合方案,提高进入PD有源区的有效光功率,实现高响应度光电转换。核心能力:
低损耗光波导耦合设计
模场匹配与光斑转换优化
光纤—芯片高精度耦合

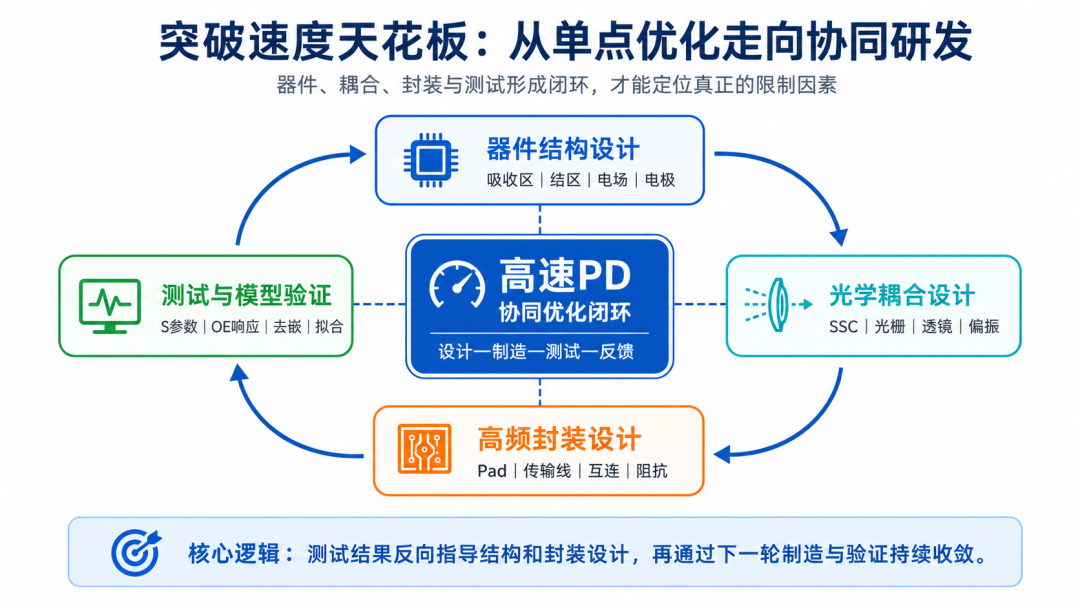

图4 器件结构、光学耦合、高频封装和测试验证构成协同研发闭环
第三层:光电联合高频设计——实现芯片与系统性能协同
面向高速接收系统需求,开展PD与TIA电芯片联合设计,通过优化探测器输出阻抗、电极结构及互连路径,降低封装寄生参数影响,实现光电芯片之间的高速匹配与信号完整性优化。核心能力:
PD-TIA联合仿真与匹配设计
高频互连与封装寄生优化
芯片—封装—系统协同设计
随着数据中心互联、人工智能算力集群、共封装光学和高速传感等场景不断发展,接收端需要处理的信号速率持续提升。
未来的竞争,可能不再只是“谁的PD带宽更高”,而是谁能在更小尺寸、更低功耗和更复杂集成条件下,同时兼顾带宽、响应度、噪声、可靠性与可制造性。
这也意味着,高速光电探测器的技术边界正在向外延伸:
从有源区延伸到电极和Pad
从裸芯片延伸到封装和模块
从单一指标延伸到完整链路
从器件性能延伸到系统价值
光纤解决了远距离、高带宽的数据传输问题,但光进入芯片后,还需要被准确、快速地转换成电信号。
载流子渡越时间、RC效应、寄生参数、光耦合和封装互连,共同构成了高速光电探测器的“速度天花板”。
所以,光已经到了芯片,数据却不一定立刻跑得快。
真正的突破,不只是让某一个器件更快,而是让光、芯片、电极、封装与测试形成一场衔接顺畅的接力。
当每一棒都足够快,光的速度,才有机会真正转化为数据的速度。
