从“插拔自由”到“光电共生”： 读懂可插拔、NPO、CPO、OIO 的 技术进化哲学
发布时间：2026-08-12
技术的进化，往往藏于最不起眼的“距离”里。在AI算力网络之中，光与电的每一次相遇，都要付出时延、功耗与损耗的代价——而这些代价，都与“距离”密切相关。从可插拔到OIO，四代光互连技术所做的一件事，不过是把光电转换的位置，一寸寸推向算力芯片的身旁。
位置变了，逻辑就变了。看似只是挪了挪光器件，实则重塑了整个产业的运行法则。业界总爱争论谁将“终结”谁，但真相是：技术从无绝对的高下，只有与产业阶段最相称的解法。四代技术的接力，不是简单替代的剧本，而是一部关于“取舍”的哲学。
一、可插拔：
以自由换稳定，产业的底气

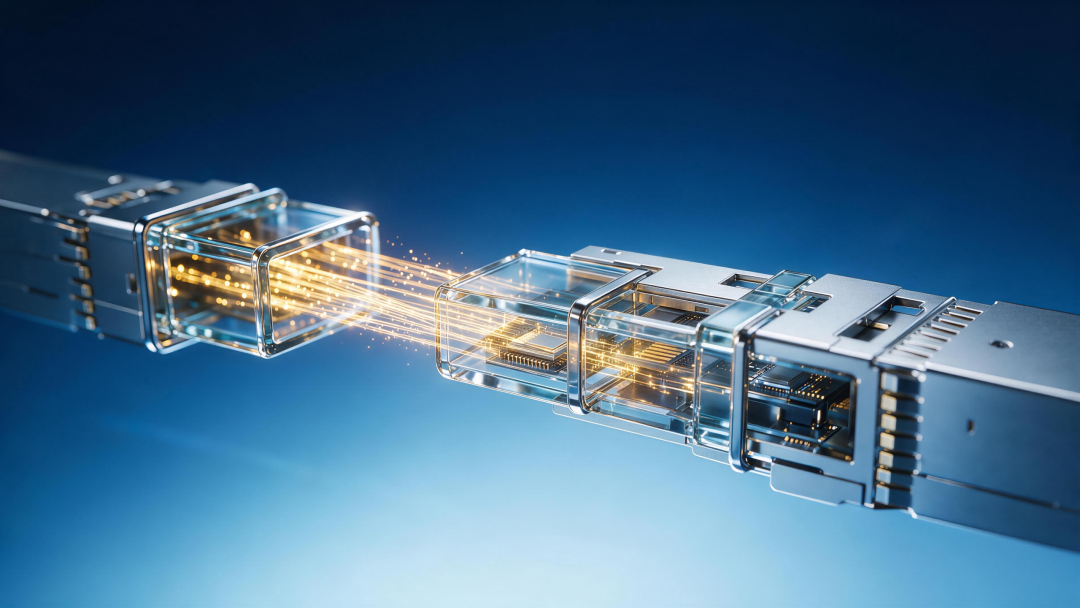

可插拔，是产业最朴素的智慧：把光与电分开，让光模块成为一个“拔得下、换得上”的独立零件。
SFP、QSFP 们凭此设计，主宰数据中心近二十年。面板可插拔，意味着单点故障只需更换模块、端口扩容只需添置板卡，运维成本被压到最低，容错率被抬到最高。在绝大多数常规场景里，它便宜、可靠、通用，是产业规模化商用的“压舱石”。但当速率冲向 800G、1.6T，它的软肋也暴露无遗：光引擎离芯片太远，电信号要在板卡上长途跋涉（走线常达数厘米乃至分米级），功耗、信号劣化、密度瓶颈接踵而至。
不过，产业并未坐视瓶颈而无为。近年来兴起的 LPO（Linear-drive Pluggable Optics，线性驱动可插拔光模块），正是在可插拔形态内的一次“自救”。与传统方案不同，LPO 移除了光模块内部的数字信号处理芯片（DSP），转而依赖高性能 SerDes 与线性模拟链路来实现信号恢复。这一改动，以系统链路裕量的适度让渡，换来了功耗与延迟的大幅改善，也让可插拔架构在 800G、1.6T 时代重新获得了成本与能效的竞争力。更重要的是，LPO 延续了可插拔“可维护、可互换”的运维基因，是产业在“性能上限”与“运维自由”之间找到的新平衡点。
可插拔的哲学很清醒——它主动让渡了性能的上限，守住了运维的自由。正因如此，哪怕前沿技术层出不穷，可插拔仍是不可替代的基本盘：稳定，永远是规模化的第一前提。
二、NPO：
不追极致完美，只求当下最优
当可插拔触及性能天花板，CPO 虽已有少量试点落地，却受限于高门槛与封闭生态，短期内尚不具备大规模化普及条件，NPO（Near-Package Optics，近封装光学）成了接住当下的那座桥。
它的改动极简：让光模块离开面板，紧贴芯片周边布局。光引擎前移，电信号走线由分米级缩短至厘米级，功耗与带宽密度的痛点随之缓解——却仍保留着可插拔的“灵魂”：工艺更易、散热更稳、生态更开放。
NPO 的清醒，在于它不迷信极致。相比 CPO 的高度绑定与封闭，NPO 延续了光模块产业多年积累的开放供应链：光引擎与芯片、主板在物理与电气层面解耦，支持多厂商互通互换，无需押注单一方案。更关键的是，NPO 在架构层面进一步将光引擎前移至芯片近旁，在继承 LPO“去 DSP”思路的同时，省去了成本占比最高、供应最紧张的 DSP 芯片，从而大幅降低了系统复杂度与物料成本。开放生态叠加成本优势，让 NPO 建立起供应链灵活、迭代快捷、客户自由的三重壁垒。
所以，别把 NPO 当作“过渡品”。它是贴合本土封装、量产与散热禀赋的独立技术路线，未来数年仍将扛起规模化商用的大旗，陪产业平稳走完这段迭代。
三、CPO：
打破容错，才能突破上限
如果说 NPO 是折中，CPO（Co-packaged Optics，共封装光学）就是一场颠覆：它把光引擎与交换芯片“焊”在同一块基板上，让光电真正“同居”。电信号传输由厘米级被压缩至毫米/亚毫米级，损耗骤减，带宽密度与能效被推向当前工艺的天花板。但极致的另一面，是极致的代价。光电一体后，一个光引擎故障，便要整板更换；封装工艺、散热、良率、研发成本，每一道都是高墙。
更深的哲理藏在这里——高端制造存在一条取舍铁律：在特定的工艺节点与成本约束下，容错与性能天然互斥。 容错是产业的安全垫，兼容、可维修、工艺宽松，能降低落地门槛，但会锁住性能天花板；若要突破现有技术边界、抬升整机性能上限，就必须主动压缩乃至彻底打碎容错空间，接受运维、供应链、制造层面所有约束。CPO正是这一规律的典型缩影，芯片、光引擎、基板及工艺高度捆绑，跨厂商通用性不足，研发投入巨大、验证周期漫长，中小厂商入局困难，就连头部企业也要承担极高的试错成本。
传统光模块靠“可替换”兜底容错，CPO 则用工艺的极致精密重构体系——以运维自由与生态开放为筹码，换来了超大规模集群的极致效率。这也正是它性能登顶，却迟迟难以大规模普及的根源。
四、OIO：
当光，住进芯片的心脏
CPO并非终点，光互连的终极形态，叫 OIO（Optical Input/Output，光学 I/O）。OIO 打破了光电硬件分立的固有架构，目前产业界正在探索多条实现路径。其中较受关注的是采用芯粒异构集成工艺，将硅光调制阵列、片上光栅耦合器、锗硅光电探测器、微型波导无源网络以独立光 I/O 芯粒形式，光学 I/O 单元与计算核心依托中介层互连实现原生融合；电光转换节点与晶体管物理间距压缩至亚毫米级尺度。传统架构中跨封装、跨基板的长距离高速电互连链路被大幅消减，从根源消除高频电学损耗，单通道带宽密度、整机功耗指标逼近物理可行边界，是下一代超算、晶圆级分布式算力集群的核心底层架构。

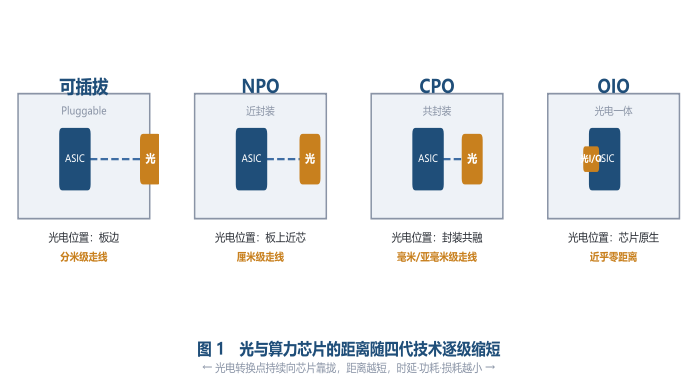

回望四代跃迁，一条主线清晰可见：光，一步步从设备边缘，走进板卡、融入封装，最终扎根芯片内核。可插拔是板边之光，NPO 是板上近芯，CPO 是封装共融，而 OIO 要实现芯片级的原生共生——把光学 I/O 以芯粒或单片集成的形式，直接嵌入芯片体系之中。
届时，光本身就是算力的传输载体，电光转换的中间损耗被大幅压缩，互连效率逼近理论极限（光电转换点已贴近芯片内核，距离近乎为零）。这是下一代超算与智算集群的底座。今天，OIO 仍处在研发与标准成形之中，是产业为未来埋下的一颗种子。
五、终局：
没有淘汰，只有各司其职
四代技术的“路线之争”，本质是认知的偏差。整条赛道唯一的确定性，是光电转换点持续向芯片靠拢——靠近一寸，产业便跃迁一阶。
未来的格局，不会是赢家通吃，而是分层共生：
跨机柜、强调可维护性的场景——可插拔以成熟稳定长期兜底；
机架内中短距——NPO 以适配性规模化普及；
芯片级超高密度——CPO 以极致性能承载核心吞吐；
光算融合的远方——OIO 解锁全新的技术边界。
而竞争的维度早已升维：不再是单点器件的比拼，而是材料、晶圆、工艺、封装、测试的全链路协同。真正的门槛，从来不是产能规模，而是优质供应链的卡位、头部客户的准入，与稳定批量交付的能力。先进技术能否落地，从不由“多先进”单一决定，而要看它是否接住了产业链配套、成本体系与客户验证的周期。脱离量产现实的技术，终究只是实验室里的诗。
回望这条进化链，真正推动技术向前的，从来不是对“最优解”的执念，而是对“当下最相称的解法”的清醒认知。可插拔选择了自由，便让渡了极限；CPO 追逐了极限，便交出了容错；NPO 在两者之间找到了务实的支点；OIO 则把目光投向了物理定律的边界。每一种选择都有代价，每一种代价都成就了不可替代的价值。
这或许就是技术进化最朴素的哲学：不是追求完美，而是在不完美中找到最恰当的位置。
光还在靠近，算力还在生长。而产业真正的智慧，是知道何时该守，何时该进，何时该等。
