让光不再神秘莫测——国产高端测试仪表

发布时间：2026-05-26

 AI算力浪潮席卷全球，光模块作为算力网络的核心传输器件，需求进入规模化放量阶段。但高速光模块的量产落地，从来不是"造出来"那么简单，而是"测出来"的严苛验证过程。如今，海外垄断的高端测试仪表赛道，正迎来国产厂商的加速突破，成为支撑我国光通信产业链自主可控的关键一环。


一、AI催生光模块爆发，测试环节成核心卡点

2025-2026年，全球AI算力中心建设进入高峰期，数据中心互联需求激增，直接推动光模块产业迭代升级：800G光模块持续普及，1.6T光模块加速量产，3.2T光模块研发提上日程，成为支撑海量算力传输的关键载体。但很多人对光模块的理解，仅停留在100G、400G、800G的速率数字上。事实上，速率每提升一代，信号完整性、噪声控制、热稳定性等核心指标的难度都会呈几何级数增加。1.6T光模块绝非实验室"单次功能验证通过"就合格，它需要在AI数据中心的高温、高密度、高并发环境下长期稳定运行。这就意味着，光模块的核心竞争力，最终要靠测试数据验证：眼图裕量是否充足、误码率是否满足协议要求、长期老化后性能是否漂移、量产良率是否可控。可以说，光模块"不是造出来的，而是测出来的"，而测试仪表，就是光模块量产门口的质量闸门。


二、解析时域与频域：光模块测试的"双镜"

光模块测试主要看三个指标：眼图、误码率、S参数。分别用三种仪器测：采样示波器、误码仪、光波元件分析仪（LCA）。前两个看时域——信号随时间怎么变；S参数看频域——信号在不同频率下表现如何。

1、时域测试：先看信号"长什么样"

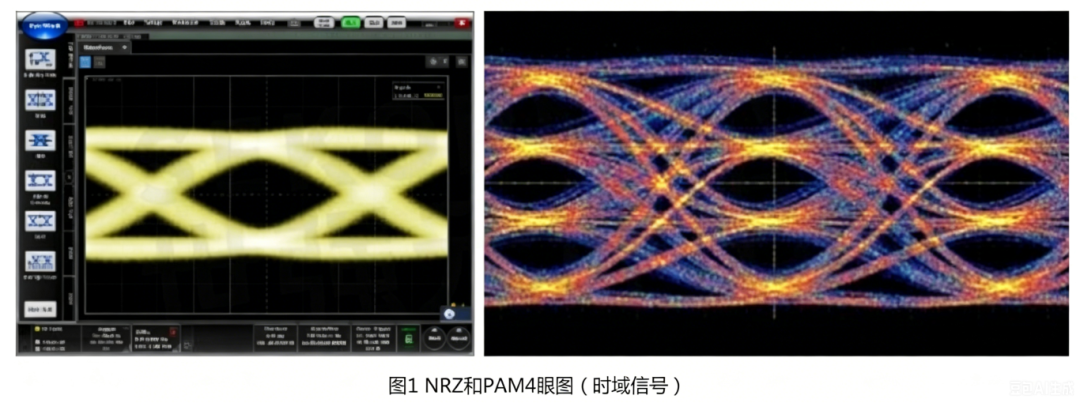

眼图和误码率测试用的信号，是NRZ或PAM4调制的数字信号，码型为PRBS伪随机码。简单说，NRZ就是0和1两个电平跳变，PAM4是四个电平跳变（如图1）。

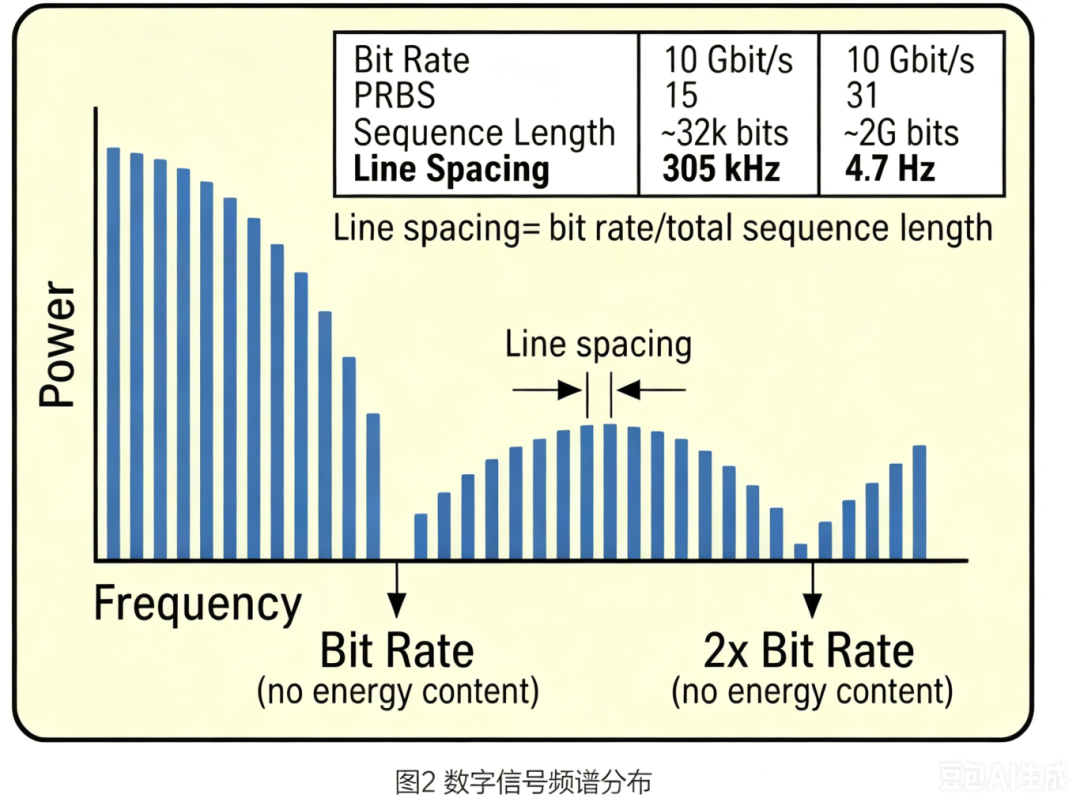

这些数字信号的频谱呈sinc函数形态（如图2）——能量分散在很宽的频段上，很难从频谱里读出有用信息。所以工程师通常直接在时域里分析信号：眼图清不清晰？误码率高不高？
如果眼图张开、误码率达标，说明系统性能良好，能无失真传输信号；反之，眼图闭合或误码率超标，就要排查器件哪里出了问题。

2、速率越高，越要看频域

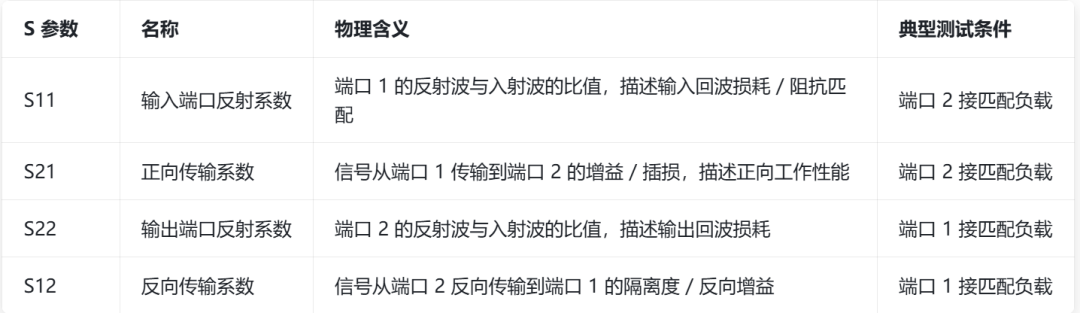

器件对信号传输最大的影响，就是带宽。单路速率上去后，必须测器件的频域性能——也就是S参数。S参数（散射参数）描述的是高速网络里信号的入射、反射和传输关系，能完整刻画一个器件或链路在不同频率下的线性特性。两端口网络最常用的四个S参数：S参数同时包含幅度（dB）和相位信息。实际最关注的是S11和S21，都用LCA测（如图3）。 S11看匹配：110 GHz处若S11 > −6 dB，说明驱动器和调制器匹配不好，大量高频信号被反射，调制效率下降。 S21看带宽：110 GHz处若比低频下降6 dB，说明调制器3 dB带宽不够，跑不了224 Gbps单通道。所以设计超高速光模块，核心任务就是两件事：优化S11（减少反射）、最大化S21（降低损耗）。

3、测试仪表：不只是工具，是"战略底牌"

高速示波器、误码仪、高带宽LCA这些高端测试设备，早已不是简单的"测一测"工具。它们深度嵌入产业核心，决定技术能不能突破、成本能不能控住、产业链能不能自主。从1.6T技术落地，到AI时代降本增效，再到国产替代升级——高端测试仪表是质量底线，更是创新引擎。


三、缺口80%+！高端测试仪表陷入"卡脖子"困境

光模块需求的爆发，直接传导至测试仪表市场，国产供给短板尤为突出：2026年全球高速光模块出货量预计达9500万只，同比翻倍，催生超300亿元测试设备需求。其中1.6T测试系统单套售价超350万元，交期拉长至8个月，关键零部件（高速ADC、精密模组）供应紧张，出现"产能受限、交付困难"的局面；800G测试设备国内产能仅能满足30%-40%，大量依赖进口。

更严峻的是，光模块国产化率已达70%以上，但高端测试设备国产化率不足20%。目前高端市场被是德科技、泰克等海外巨头占据80%-90%份额，存在价格高、交期长的痛点；国内仅联讯仪器、万里眼、思仪科技和六幺四等少数企业具备1.6T全栈测试能力，合计市占率不足10%。数据显示，2026年1.6T光模块对应测试设备需求约5000套，但全球年产能仅1000套，缺口超80%；国内高端测试仪器国产替代市场规模已突破200亿元，2023-2026年行业年复合增长率达42%，成为AI产业链中增速最快的细分赛道之一，国产替代迎来关键窗口期。

四、强芯铸器：国产高端测试仪表的底层突围

当前国内高端仪表领域，联讯仪器、万里眼、思仪科技、苏州六幺四等国产厂家经过多年技术积累，不断发展壮大：联讯仪器作为民企新锐，聚焦光通信和AI算力赛道，实现1.6T测试设备批量供货；思仪科技作为央企龙头，依托国防军工和微波射频领域积累筑牢根基；万里眼则凭借技术积淀，在高端测试领域稳步突破；六幺四凭借与成熟测试方案的深度适配，在高带宽相干光测量领域异军突起。高端测试设备的性能壁垒，核心在于算法、核心芯片与高速器件。近年来，国产芯片与高速器件实现跨越式发展，多项技术指标达到国际先进水平，为高端仪表国产化奠定坚实基础。芯片是测试设备的"大脑"，高速器件是"神经末梢"。国产高速ADC、DAC芯片、精密光电探测器、高速调制器等核心器件，逐步打破海外技术垄断，实现批量供货，性能接近海外同类产品，有效降低国产测试设备成本，提升产品竞争力。核心芯片与高速器件的国产化突破，是国产高端测试仪表实现从"可用"到"好用"、从"跟随"到"并跑"的关键支撑。

五、自主攻坚！

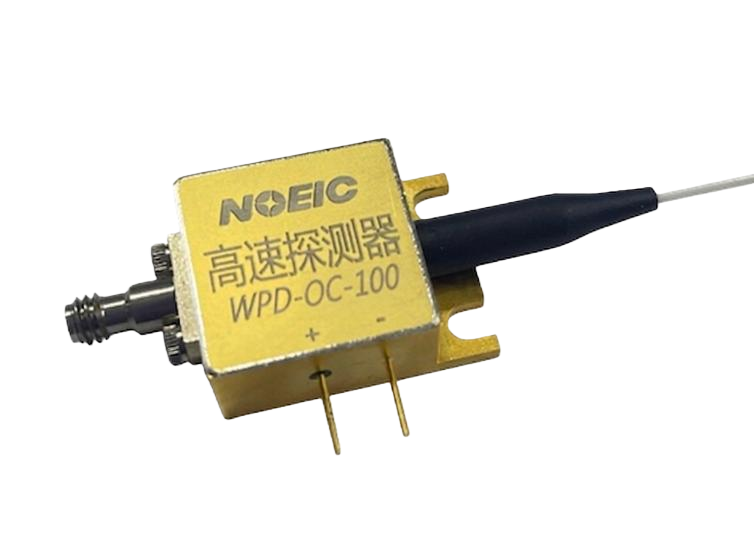

NOEIC助力仪表升级为进一步夯实产业链自主可控能力，国家信息光电子创新中心已推出两款全国产自主开发的高速器件，涵盖高速调制器与光电探测器两大核心品类：MZ135-LN-170-C调制器：内置薄膜铌酸锂马赫-曾德尔（MZI）型调制器芯片，可在C波段工作，170GHz超高带宽，具备高速、低半波电压、高线性度等特性，为高端测试设备提供核心部件支撑；WPD-OC-100探测器：带宽达100GHz，内部集成Bias-T，可支持速率高达145GBaud的C波段光信号探测，进一步完善国产测试器件生态。

AI算力浪潮下，光模块迭代速度持续加快，高端测试仪表的战略价值愈发凸显。从海外垄断到国产突围，从核心器件自主到全产业链升级，国产高端测试仪表正抓住关键窗口期，突破"卡脖子"困境，为我国AI与光通信产业高质量发展提供支撑保障。
